Zašto ne možete meriti temperaturu vazduha laserskim IR pištoljem već morate koristiti efikasnu alternativu!
Iako su laserski infracrveni termometri izuzetno uobičajen alat, oni su potpuno neefikasni za merenje temperature na izlazu grejača vazduha. Da bismo razumeli zašto, prvo moramo razumeti kako ovaj alat funkcioniše. Laserski infracrveni termometri mere temperaturu površine objekta merenjem toplotne energije koju emituje meta. Poznavajući količinu ispuštene toplotne energije i emisivnost površine objekta, uređaj može odrediti temperaturu objekta.

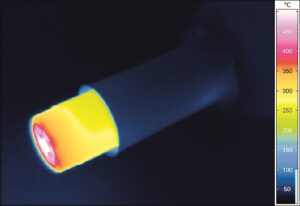

Prilikom merenja temperature izlaznog vazduha grejača, najveći problem sa ovim alatima je to što mere temperaturu površine. Pošto je zagrejani vazduh providan, merenje će uvek biti temperatura površine mlaznice ili komponente kućišta grejača; i često će to biti spoljašnja površina. Ovi predmeti će uvek biti hladniji od zagrejanog vazduha, često znatno većom razlikom nego što bi korisnik očekivao. Da biste precizno izmerili izlaznu temperaturu grejača vazduha, morate izmeriti temperaturu vazduha, a laserski infracrveni termometri to ne mogu da urade.
Gore navedeni pasus pokriva najvažniji razlog zašto su ovi uređaji neefikasni za merenje temperature vazduha, a u nastavku su navedene neke brze tačke o tome zašto očitavanje može biti još dalje od stvarne temperature vazduha:
– Merenje spoljašnje površine mlaznice/cevi/grejača – Često je teško ili nemoguće usmeriti IC uređaj na unutrašnju površinu koja je u direktnom kontaktu sa vrućim vazduhom i kao kompromis, uređaj se usmerava na spoljašnju površinu. U ovom slučaju, temperatura površine je proizvod: konvektivnog prenosa toplote sa vrućeg vazduha na unutrašnju površinu, konduktivnog prenosa toplote kroz debljinu komponente mlaznice/cevi/grejača i konvektivnog prenosa toplote sa okolnog vazduha na spoljašnju površinu objekta. Rezultat je temperatura površine koja je znatno niža od temperature vrućeg vazduha.
– Neusklađenost emisivnosti – Kao što je ranije pomenuto, uređaj koristi izmereno toplotno pražnjenje i emisivnost površine objekta da bi odredio temperaturu. Mnogi uređaji pretpostavljaju uobičajenu vrednost emisivnosti od 0,9. Međutim, reflektujuće površine, generalno, imaju mnogo niže vrednosti emisivnosti. Većina komponenti na izlazu grejača vazduha biće napravljena od nerđajućeg čelika i biće barem donekle reflektujuće. Kao rezultat toga, njihova emisivnost će biti niža od opšte upotrebne vrednosti i to će dovesti do pogrešnog očitavanja čak i temperature površine! Iako postoje sofisticiraniji alati koji omogućavaju podešavanje vrednosti emisivnosti, oni zahtevaju od korisnika da zna tačnu vrednost za površinu koju meri, pa čak i tada i dalje mere samo temperaturu površine.
– Merenje unutrašnje površine mlaznice/cevi/grejača – Čak i kada se unutrašnja površina cilja IC uređajem, ta temperatura će i dalje biti niža od stvarne temperature vazduha. Ta površina se zagreva vrućim vazduhom, vrući vazduh je najtoplija komponenta. Vazduh koji struji kroz mlaznicu/cev je obično bliži laminarnom nego turbulentnom i obično nema mnogo udara, što će rezultirati manjom efikasnošću prenosa toplote. Ako mlaznica/cev nije efikasno izolovana, temperatura okoline će takođe smanjiti temperaturu te unutrašnje površine.
Šta koristiti umesto toga

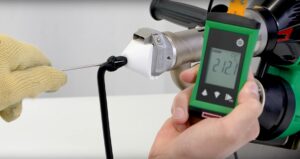

Da bi se efikasno izmerila izlazna temperatura iz grejača vazduha, Leister preporučuje upotrebu fizičke sonde. Najčešći uređaj je Uređaj za merenje temperature G1200, koji Leister koristi za sva merenja temperature vazduha u našoj laboratoriji i na terenu. Kada koristite termoelement, postavite vrh sonde direktno u struju vrućeg vazduha (poželjno na način koji omogućava dobar udar vazduha o vrh) i ostavite ga da miruje dok merenje na vašem čitaču ne dostigne stabilno stanje. Uverite se da vrh sonde ne dodiruje mlaznicu, cev ili površine grejača; treba da bude u kontaktu samo sa izlaznim protokom vazduha. Ova metoda će obezbediti tačno merenje izlazne temperature iz vašeg grejača.
